一、項目概述

項目名稱：封丘縣南水北調水廠電氣及自控專業工程

設計規模：6萬m3/d

核心目標：構建全廠智能化配電、智能化控制為一體的現代化工程，保障設備安全運行、工藝穩定，數智化水平優于行業，實現水質、水壓、水量精準控制。

二、項目支持

封丘南水北調水廠電氣及自控專業工程，涉及供配電系統、自控及儀表系統、安防系統、電氣及自控安裝工程，是保證封丘南水北調水廠建設水平的重要部分。他不僅是水廠日常運行的“大腦”和“眼睛”，更是保障國家重大戰略工程——封丘南水北調水廠安全穩定供水、讓受水區人民喝上放心水的關鍵技術支撐。

華東工控作為國內知名的集供配電系統、自控及儀表系統、安防系統、電氣及自控安裝工程為一體的供應商，提供了一套覆蓋方案設計、系統集成、軟件開發、調試交付及運維支持的全流程整體解決方案，保證了整個工程高可靠性、高安全性、高自動化和智能化水平。

三、系統架構與功能

1.電氣系統

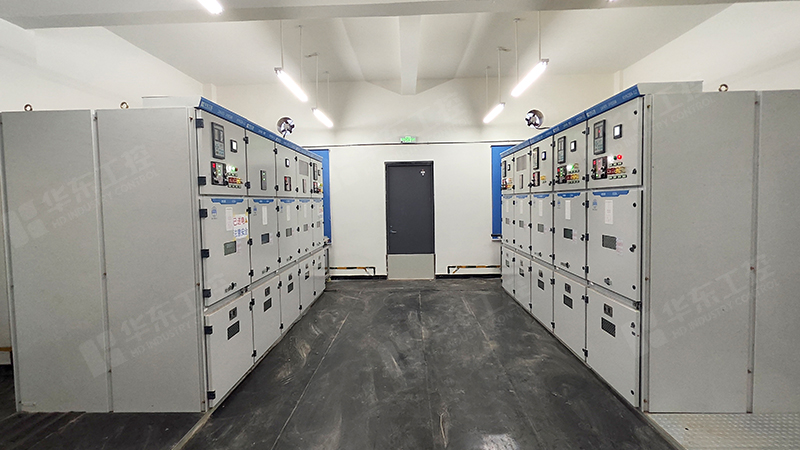

1.1供配電系統

采用雙回路10kV電源進線，配置2臺容量為1250 kVA的干式變壓器，實現“一用一備”冗余供電。

低壓配電系統采用智能型框架斷路器+模塊化配電柜，具備過載、短路、漏電等多重保護功能。

關鍵設備(如水泵、臭氧發生器)配備UPS不間斷電源及柴油發電機組，保障極端情況持續運行。

1.2設備控制與保護

高壓電機采用微機綜合保護裝置，主要低壓電機配置變頻器(施耐德ATV630系列)，實現平滑啟停與節能控制。

全廠設備納入PLC控制系統，支持遠程/就地雙模式操作，確保操作靈活性與安全性。

2.自控系統

2.1系統架構

采用“SCADA + PLC + 工業物聯網”三層架構：

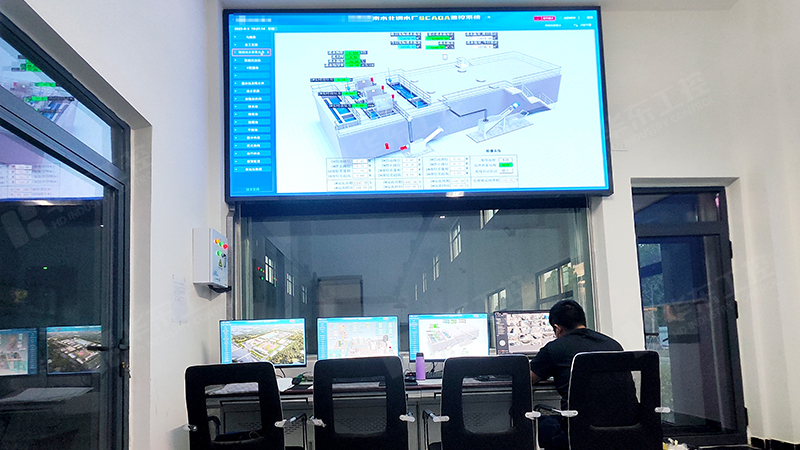

管理層：中央監控室部署SCADA系統(組態軟件：KingSCADA+ King Historian)，實現全景可視化監控。

控制層：設置主站PLC(西門子S7-1500系列)及現場分站，覆蓋取水、絮凝、過濾、消毒等工藝段。

設備層：安裝儀表(流量計、濁度儀、余氯儀等)及電動執行機構，實時采集數據超3000點。

2.2核心功能實現

智能加藥系統：基于進水流量、濁度數據，通過PID算法自動調節PAC、氯劑投加量，藥耗降低15%。

濾池反沖控制：根據壓差或定時策略自動觸發反沖洗程序，減少人工干預。

安防集成：視頻監控(CCTV)、門禁系統、周界報警與SCADA平臺聯動，實現“一鍵應急”管理。

2.3網絡與通信

工業環網采用千兆光纖冗余環網(協議：PROFINET)，確保數據傳輸可靠性。

四、關鍵技術亮點

1、智能控制算法

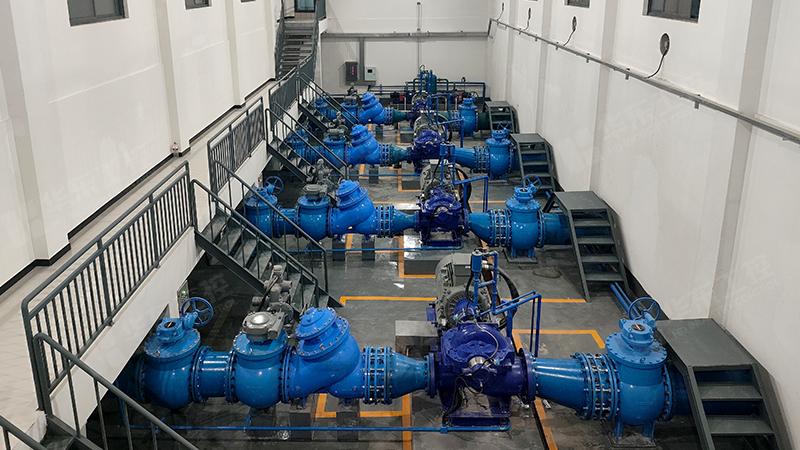

安裝智能電表實時監測各工藝段能耗，通過變頻調控水泵組合，綜合節電率達12%。

2、智慧水務平臺整合

對接上級水務調度中心，實現水源-水廠-管網數據互聯，支持供水負荷預測與動態調度。

3、數字孿生應用

建立水廠三維模型，關聯實時數據，輔助運維人員快速定位設備異常。

五、為什么選擇華東?

1、行業經驗豐富

參與多項國家重大水利工程(如南水北調配套水廠、大型水庫自動化)，熟悉水務行業標準。2、技術自主可控

SCADA平臺深度定制能力，避免“卡脖子”風險。

3、快速響應運維

設有本地化服務團隊，提供7×24小時遠程診斷+4小時現場響應。

4、成本優化能力

通過軟硬件國產化替代與模塊化設計，降低整體造價15%~30%。

華東工控深耕電氣自動化行業多年，在凈水廠、污水處理、污泥處理等方面積累了豐富的項目經驗，提供從方案設計、系統集成、工程實施及售后安裝調試的一站式整包解決方案。依托對水質特性、工藝流程及核心痛點的深刻洞察，精準匹配客戶需求，整合較優資源，確保項目高效落地與穩定運行，最終幫助客戶提升生產效率、保障運行安全、降低運營成本。
