解決方案 Product features

◆自動控制系統的主要控制對象： ◆（1）根據水廠清水池液位變化數據，控制水泵啟停。水廠進水總管電動閘閥及清水池進水管電動蝶閥與水泵聯動。 ◆（2）采集進水管流量、濁度和PH信號；能在上位機遠程點動攪拌機的啟停及配水井后電動閘閥的啟停并檢測故障、手/自動、運行信號。 ◆（3）采集濁度、pH信號，檢測沉淀池水質；采集泥位信號，可根據泥位信號人工手動控制排泥管道閥門及相關設備。 ◆（4）監測濾池各閥門工作狀態，控制不同模式下閥門的開閉。 ◆（5）在正常過濾時，打開進水管閥門和出水管閥門，關閉反沖洗進水管閥門和反沖洗排水管閥門； ◆（6）在反沖洗狀態時，關閉進水管閥門和出水管閥門，打開反沖洗進水管和排水管閥門。

◆控制濾池的反沖洗有以下三種模式供選擇： ◆（1）根據設定的時間周期進行反沖洗； ◆（2） 濾池液位高于設定值時進行反沖洗； ◆（3） 清水池出水管濁度高于設定值時進行反沖洗； ◆（4）清水池及出水管：采集濁度信號；采集余氯數值；采集PH值；能在上位機遠程控制清水池總進水管閥門的開閉；反沖洗水泵管道處電動蝶閥的開閉與反沖洗水泵的啟停聯動；加壓出水管及自流出水管處安裝電磁流量計，統計出水水量。 ◆（5）自控設備應具有RS485(Modbus協議通信)或以太網接口，與廠區自控系統通信。 ◆（6）采集污泥提升井液位信號，檢測潛水泵運行狀態及故障報警，控制潛水泵啟停：若液位高于一定值時水泵開啟,若液位低于一定值時水泵關閉。 ◆（7）采集污泥濃縮池液位信號，檢測槳葉式攪拌機運行狀態及故障報警。在污泥濃縮池出水管處安裝污泥濃度儀監測污泥濃度。 ◆（8）采集污泥濃度和污泥平衡池的液位，根據液位控制污泥平衡池潛水攪拌機啟停。監測潛水攪拌機的工作狀態和故障信號。 ◆（9）監測脫水系統的運行狀態及故障報警。可以遠程控制脫水系統的啟停。

◆控制功能： ◆系統具有人機界面接口，生產過程順序控制，設備聯鎖保護，優化壽命控制，自動調節，數據統計、累積、分析等基本控制功能和視頻監控、安防功能辦公管理功能。 ◆下面分節介紹自來水廠生產過程工藝系統控制功能： ◆ 取水泵控制功能 ： 取水泵房機組根據調度指令實現機組開停的一步化操作，水泵、閥門的聯動，變頻電機PID調節，水泵優選運行，排水泵根據水位自動運行，泵機故障保護及報警、設備維護提示等控制功能；原水水質參數的采集，通過現場總線對進線電流、電壓、電度、功率因數、水泵電機電流、有功功率、電度的采集等。 ◆ 沉淀池控制功能：反應沉淀主要控制功能有沉淀池自動攪拌和絮凝加藥，吸泥機自動爬行、吸泥控制，池底排泥閥自動周期排泥，吸泥機子站PLC與主站無線AP設備方式通訊實現聯動等。 ◆V型濾池控制功能：V型濾池的控制是自來水廠工藝過程控制中較難控制的部分，控制策略的優劣直接影響凈水自動化工藝過程效果，主要控制功能有：V型濾池水位調節控制（出水閥PID調節）；V型濾池順控過程控制；濾池濾格的沖洗排隊，協調濾格反沖洗；設備及電氣參數的采集等。 ◆加藥間控制功能：加藥控制是自來水廠工藝過程的關鍵之一，直接影響水質和生產安全，其控制功能總的說主要有三方面，包括計量泵自動加礬調節控制，配礬（稀釋）系統的配礬過程的控制，加氯機投加功能的控制（濾前、后）。 ◆脫水機房控制功能：脫水機房內的脫水系統配套提供控制PLC獨立完成脫水系統內的脫水機系統及PAM加注系統的監控，通過通訊接入控制系統，控制系統給脫水機啟停信號。另外控制系統完成回用水泵、排泥泵、污泥平衡池攪拌機等設備的簡單控制。 ◆二級泵房控制功能：二級泵房機主要控制和取水泵房相似，主要完成組根據調度指令通過程序實現機組開停的一步化操作，其中包括水泵、閥門、真空形成裝置的聯動和設定壓力供水變頻PID調節等功能；出廠水水質參數的采集及和環保局通訊接口，高、低壓開關柜上綜合保護單元采集的信號等。 ◆關鍵性突出功能：控制系統是根據自來水廠工藝量身打造的自控產品，實現了自來水處理過程的自動化管理與控制，系統具有以下突出功能↓↓↓ ◆（1）大聯動的實現：隨著設備的改進和自控技術的提高，自來水廠已經實現了“小聯動”，即系統自動加藥、自動排泥、自動過濾、排水泵自動啟停、定壓自動變頻調節等局部系統的全自動運行功能。但要實現全廠全自動運行就需要把各個環節聯系起來，實現全廠“大聯動”。要實現“大聯動”需要解決取水泵給水量和供水量動態平衡的問題，這個問題解決了“大聯動”就解決了。我們通過對自來水廠工藝的分析和研究，利用出水泵給水流量值和集水井液位值計算出取水泵的出力，成功解決了這個問題，實現了系統的全廠全自動運行。 ◆（2）電機檢修提醒：根據水泵、鼓風機等電機設備使用說明，通過對電機使用時間的累計、電機溫度異常、電氣三相不平衡等異常狀態分析，盡量做到在設備損壞前或維修期前提前通知維護人員進行檢修和維護，節省了維修成本和維護成本。 ◆（3）運行參數記憶性：自來水廠出水壓力往往需要根據運行人員經驗按時段設置出水壓力，出水泵根據設置的時段壓力進行恒壓調節出水。控制系統具有記憶功能，對操作人員運行參數進行分析、提煉，根據工藝要求，可以自動確定不同時段的出水壓力目標值，避免了長期繁瑣無聊的壓力設置。

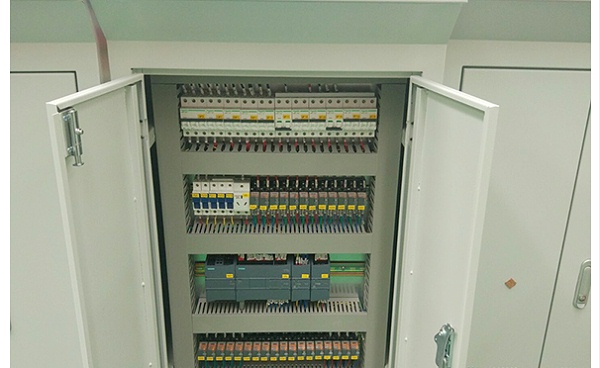

細節展示 Detail display

自主知識產權 Independent intellectual property rights

智能加藥系統（發明專利號：ZL201610764077.5）

工業控制系統外部故障的檢查方法（發明專利號：ZL201410411887.3）

一種中水回用泵站控制系統及控制方法（發明專利號：ZL201710469178.4）

華東工控污水處理自動控制系統（軟件著作權號：2017SR740884）
